Analýza metód ohýbania za studena pre medené-niklové zliatinové rúry: C70600 vs. C71500

Táto správa poskytuje porovnávaciu analýzu metód ohýbania za studena pre dve rúrky zo zliatiny medi-niklu: C70600 (90/10) a C71500 (70/30). Analýza zahŕňa vlastnosti materiálu, fyzikálne a mechanické zmeny počas ohýbania,-kontrolu kvality po spracovaní a kompenzácie nákladov-prínosov-pre scenáre aplikácií.

Rúry C70600vzhľadom na ich vynikajúcu ťažnosť a relatívne nižšiu medzu klzu, vykazujú vynikajúcu tvárnosť počas ohýbania za studena, vyžadujú si nižšiu tvárniacu silu a ponúkajú významné cenové výhody.

Rúry C71500, s vyšším obsahom niklu poskytujú vynikajúcu odolnosť proti korózii a vyššiu pevnosť, vďaka čomu sú obzvlášť vhodné do prostredia s vysokou-rýchlosťou, vysokým-tlakom alebo extrémnym korozívnym prostredím. Tieto vynikajúce mechanické vlastnosti však predstavujú aj výzvy pri spracovaní. Vyššia medza klzu a tvrdosť vyžadujú výkonnejšie vybavenie a presnejšie nástroje na ohýbanie za studena.

C70600 je vhodný pre väčšinu nákladovo{1}}citlivých inžinierskych aplikácií so štandardnými požiadavkami na výkon. C71500 je navrhnutý pre misie-kritické systémy, kde odolnosť a spoľahlivosť prevážia počiatočné náklady a ťažkosti so spracovaním a poskytujú optimálne dlhodobé-výhody aj v tých najnáročnejších prevádzkových podmienkach.

C70600 (90/10) Charakteristika

C70600, tiež známy ako CuNi10Fe1Mn, obsahuje približne 90 % medi a 10 % niklu, s malými prídavkami železa (1,0-2,0 %) a mangánu (0,5-1,5 %). Prídavok železa je rozhodujúci pre zvýšenie odolnosti proti erózii a nárazom v morskej vode.

C70600 vykazuje dobrú ťažnosť a strednú pevnosť, čo uľahčuje prácu za studena. Typické mechanické vlastnosti v žíhanom stave:

C71500 (70/30) Charakteristika

C71500, zodpovedajúci európskemu štandardu CuNi30Mn1Fe, obsahuje približne 70 % medi a 30 % niklu, pričom železo je zvyčajne kontrolované na 0,5-1,0 % a mangán pod 1,0 %. Vyšší obsah niklu poskytuje vynikajúcu odolnosť proti korózii, najmä v-vysokorýchlostnom, vysokoteplotnom alebo kyslom prostredí.

Vďaka zvýšenému obsahu niklu má C71500 vyššiu pevnosť a tvrdosť ako C70600. Typické mechanické vlastnosti v žíhanom stave:

Vyššia pevnosť C71500 priamo ovplyvňuje náročnosť ohýbania za studena. Vyššia medza klzu znamená, že na dosiahnutie napätia potrebného na ohýbanie je potrebná väčšia tvarovacia sila.

Plastická deformácia a pracovné spevnenie

Keď materiál podlieha plastickej deformácii, dislokácie v kryštálovej mriežke sa znásobujú a pohybujú. Tieto dislokácie sa navzájom zamotávajú alebo sú blokované hranicami zŕn a precipitátmi, čím sa výrazne zvyšuje hustota dislokácií. Tento jav sa prejavuje ako zvýšená pevnosť a tvrdosť, známa ako „pracovné spevnenie“ alebo „spevnenie pri namáhaní“.

V prípade zliatin medi-niklu je efekt mechanického spevnenia počas ohýbania za studena významný. Po ohnutí sa pevnosť ohýbaného úseku zvyšuje, ale ťažnosť klesá. U C71500, ktorý už má vyššiu počiatočnú pevnosť, je efekt deformácie výraznejší, čo má za následok ešte vyššiu konečnú pevnosť v ohnutom úseku, ale aj väčšiu stratu ťažnosti a vyššie zvyškové napätia.

Geometrické a štrukturálne zmeny počas ohýbania

Zmena hrúbky steny:Vnútorný oblúk ohybu je pod tlakom, čo spôsobuje mierne zvýšenie hrúbky steny. Vonkajší oblúk je namáhaný ťahom, čo spôsobuje zmenšenie hrúbky steny. Nadmerné stenčenie steny znižuje tlakovú kapacitu a môže ovplyvniť štrukturálnu integritu.

Deformácia sekcie (oválnosť):Ohýbanie spôsobí, že sa kruhový prierez{0}} stane eliptickým. Nadmerná oválnosť môže brániť ošípaným v prechode. Medzinárodné normy zvyčajne vyžadujú, aby ovalita nepresiahla 0 %.

Polomer ohybu a vlastnosti materiálu

Pomer polomeru ohybu k hrúbke steny rúry (pomer R/T) je kľúčovým parametrom určujúcim obtiažnosť ohýbania za studena. Ťažnosť materiálu, medza klzu a tvrdosť priamo určujú minimálny bezpečný polomer ohybu.

Posúdenie tvarovateľnosti a obtiažnosti

C70600 (90/10):

Nižšia medza klzu (100-130 MPa) vyžaduje menšiu tvárniacu silu

Vyššie predĺženie (30-34%) umožňuje väčšie napätie bez zlomenia

Menej náchylné na praskanie pri ohýbaní

Nižšie požiadavky na napájanie zariadenia

Menšie opotrebovanie nástrojov

C71500 (70/30):

Vyššia medza klzu (120-130 MPa) a tvrdosť (100 Hv) vyžadujú väčší ohybový moment

Vyžaduje si výkonnejšie vybavenie a tvrdšie nástroje

Musí zachovať väčší polomer ohybu, aby sa zabránilo praskaniu vonkajšieho oblúka

Náročnosť spracovania výrazne vyššia ako C70600

Účinky spevnenia pri práci

C70600:Pevnosť a tvrdosť sa po ohnutí mierne zvyšujú. Pôvodná ťažnosť je dostatočná na prispôsobenie sa strate po-ohybe.

C71500:Efekt mechanického spevnenia je výraznejší vďaka vyššej počiatočnej pevnosti. Ohnutá časť dosahuje veľmi vysoké úrovne pevnosti a je vhodná do prostredia s vysokým-tlakom. Strata ťažnosti je však väčšia a zvyškové napätia sú vyššie.

Žíhanie na zmiernenie stresu

Ohýbanie za studena prináša zvyškové napätia, najmä ťahové napätie na vonkajšom oblúku. V prostrediach bohatých na chloridy- zvyšujú zvyškové napätia riziko korózneho praskania pod napätím (SCC).

Teploty žíhania na zmiernenie napätia:

Pre C71500 je obzvlášť dôležité žíhanie na uvoľnenie napätia. Zliatina sa používa v aplikáciách s vysokými požiadavkami na odolnosť a spoľahlivosť práve tam, kde je riziko SCC najvyššie (vysoká teplota, vysoký tlak, vysoká korozívnosť). Tento nevyhnutný krok zvyšuje zložitosť výroby, výrobné náklady a dodacie lehoty.

Náklady na materiál vs. náklady na spracovanie

C70600 (90/10) – Najlepšie scenáre aplikácie:

Všeobecné námorné potrubné systémy (kondenzátory, výmenníky tepla, chladiace systémy s morskou vodou)

Odsoľovacie zariadenia (štandardné prietokové a tlakové podmienky)

Pobrežné plošiny (ne-vysokorýchlostné{1}}potrubie alebo potrubie bez{2}}extrémneho tlaku)

C71500 (70/30) – Najlepšie scenáre aplikácie:

Vysokotlakové{0}}výmenníky tepla a-vysokorýchlostné námorné potrubia

Námorné a vojenské vybavenie (najvyššie požiadavky na spoľahlivosť)

Preprava korozívnej kvapaliny (vysoká teplota, vysoký tlak alebo kyslé kvapaliny)

Kritické{0}}systémy, v ktorých spoľahlivosť prevažuje nad počiatočnými nákladmi

Q1: Ktorá zliatina sa ľahšie ohýba za studena, C70600 alebo C71500?

C70600 sa výrazne ľahšie ohýba za studena.C70600 má nižšiu medzu klzu (100-130 MPa) a vyššiu ťažnosť (30-34%), vyžaduje menšiu tvarovaciu silu a umožňuje menšie polomery ohybu. C71500 má vyššiu medzu klzu (120-130 MPa) a tvrdosť (100 Hv), čo si vyžaduje väčšie polomery ohybu a výkonnejšie zariadenia.

Otázka 2: Vyžaduje C71500 tepelné spracovanie po-ohýbaní?

Áno, pre C71500 sa po ohýbaní za studena dôrazne odporúča žíhanie na odľahčenie napätia.C71500 sa zvyčajne používa v-kritických aplikáciách, kde je riziko SCC najvyššie. Žíhanie na zmiernenie napätia pri 280-500 stupňoch odstraňuje zvyškové napätie a zaisťuje dlhodobú-spoľahlivosť. C70600 zvyčajne nevyžaduje povinné tepelné spracovanie po ohýbaní.

Otázka 3: Prečo má C71500 vyššie náklady na spracovanie ako C70600?

Vyššie náklady na suroviny, väčšia náročnosť na ohýbanie a povinné žíhanie na uvoľnenie napätia.C71500 obsahuje 30 % niklu oproti C70600 10 % niklu, čo výrazne zvyšuje náklady na suroviny. Ohýbanie si vyžaduje výkonnejšie vybavenie, tvrdšie nástroje a väčšie polomery ohybu. Krok žíhania zvyšuje náklady na energiu, prácu a čas.

Otázka 4: Ktorá zliatina je vhodnejšia pre-vysokorýchlostné potrubia s morskou vodou?

C71500 je vhodnejší pre-vysokorýchlostnú morskú vodu.Vyššia pevnosť a vynikajúca odolnosť proti erózii C71500 z neho robia ideálne zariadenie pre turbulentné alebo-rýchlosť morskej vody. C70600 je obmedzený na nižšie rýchlosti (zvyčajne pod 3,5 m/s). Pre vysoko-tlakové a vysokorýchlostné{7}systémy vyžadujúce-dlhodobú spoľahlivosť si vyberte C71500.

Q5: Aký je minimálny polomer ohybu pre C70600 vs C71500?

C70600 môže dosiahnuť menšie polomery ohybu ako C71500 vďaka vyššej ťažnosti a nižšej pevnosti.Minimálny polomer ohybu závisí od hrúbky steny a špecifickej teploty, ale C71500 vo všeobecnosti vyžaduje väčšie polomery, aby sa zabránilo praskaniu vonkajšieho oblúka. V prípade úzkych ohybov v priestore-obmedzených usporiadaniach potrubí ponúka C70600 väčšiu flexibilitu dizajnu.

Pred-kontrola ohybu:

Overenie rozmerov (OD, hrúbka steny, priamosť)

Certifikačná kontrola materiálu (chemické zloženie, mechanické vlastnosti)

Kontrola defektov povrchu

Počas ohýbania:

Overenie polomeru ohybu

Monitorovanie hrúbky steny (zabránenie nadmernému stenčovaniu)

Meranie ovality (maximálne 0 % podľa medzinárodných štandardov)

Kontrola povrchových trhlín

Ošetrenie po-ohýbaní:

Žíhanie na zmiernenie napätia pri 280-500 stupňoch pre C71500

Testovanie tvrdosti na overenie správneho žíhania

Konečná kontrola rozmerov

Ne{0}}deštruktívne testovanie (ak je špecifikované):

Testovanie povrchových defektov vírivými prúdmi

Ultrazvukové testovanie vnútorných chýb

Testovanie penetračného náteru na trhliny na polomere ohybu

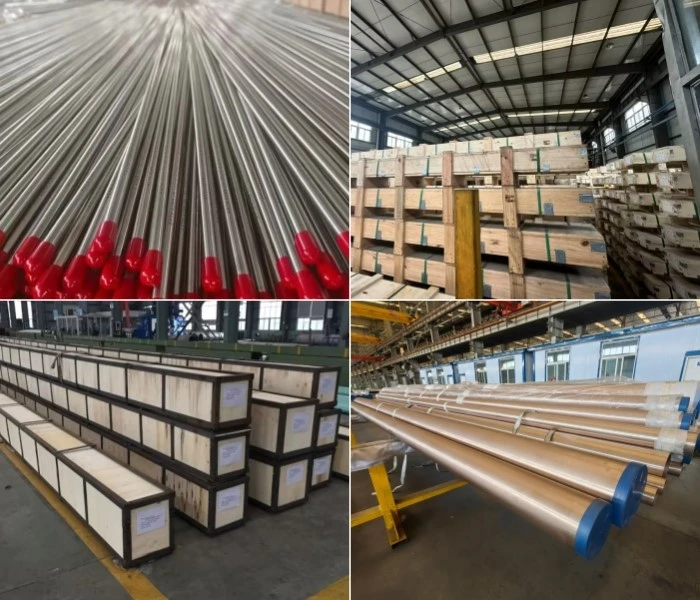

Individuálna ochrana:Každá ohnutá rúrka je obalená penovou alebo plastovou manžetou, aby sa zabránilo poškodeniu povrchu počas prepravy.

Balíček:Rúry uložené vo vrstvách s preglejkovými separátormi, zaistené oceľovými páskami.

Štítky:Zliatina (C{0}}/30), polomer ohybu, uhol, tepelné číslo, rozmery, množstvo, číslo PO.

Exportné balenie:Drevené prepravky s penovou výstelkou na ohýbané tvary.
